總體介紹

供電可視化自動接地系統在通常在全線設置1套OCC中央監控主站，牽引所車站車控室、接觸網工區分別設置站級監控子站，接觸網工區、維修調度設置復試終端各。本系統主要解決地鐵接觸網作業過程中的安全問題，提高工作效率，實現全線接觸網接地的遠程遙控操作、強制驗電和可視化，防止接地線漏掛、漏拆，提高檢修天窗利用率。
    本系統可與軌道交通規章制度相配套，建立一套程序化、網絡化、可視化、標準化的供電可視化自動接地系統，保障供電安全生產，提高供電運行安全生產水平，提高工作效率、降低運行成本，實現安全、高效率、低成本的運營目標。
    系統采用集中管理、分散布置的模式，分層、分布式系統結構。覆蓋范圍包含控制中心、牽引所車控室及變電所、接觸網工區、維修調度等各個地點。
    中心服務器采用雙機主備冗余設計原則，所有硬件設備該考慮地鐵環境的特殊性，保證在地鐵環境中安全、可靠地運行。

系統使用環境

1、環境溫度：-5℃～+55℃
2、相對濕度：日平均值不大于95％；月平均值不大于90％(25℃)；有凝露發生
3、海拔高度：≤1000m
4、地震烈度：7度，水平加速度0.25g，垂直加速度0.125g
5、振動：f<10Hz時，振幅為0.3mm；10Hz＜f＜150Hz時，加速度為0.1g
6、平均雷暴日數：75日/年
7、污穢等級：Ⅲ級，按沿海地區考慮。

功能介紹

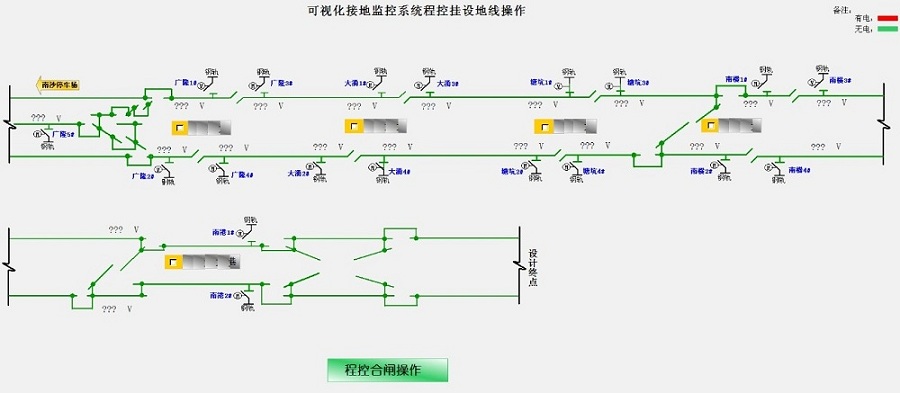

1、遠程操作功能
2、本地電動操作功能
3、應急手動操作
4、安全聯鎖功能

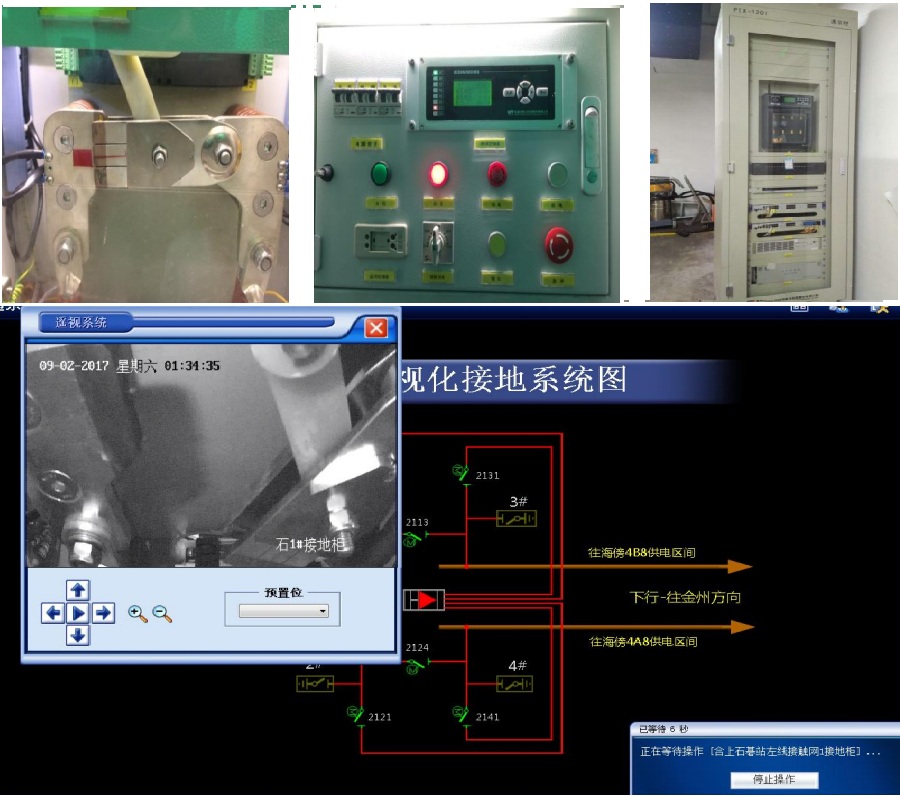

5、視頻監控及聯動功能
6、電氣設備狀態監視功能
7、殘壓檢測及放電功能
8、接地狀態燈光警示功能
9、自動除濕功能
10、存貯功能
11、語音提示功能
12、智能鑰匙管理功能

技術指標

中央級系統：

1、遙信變化響應時間：≤3S
2、操作狀態變化響應時間：≤5S
3、視頻聯動響應時間：≤3S
4、畫面調用響應時間：畫面的85% ≤1s；其余畫面≤2s；
5、遙控命令傳送時間：≤2s
6、系統年可用率：≥99.9％
7、控制操作正確率：100％
8、平均無故障間隔時間（MTBF）：中央級≥30000h
9、可存儲工作票、操作票數量：≥100萬張

車站級系統：

1、遙信變化響應時間：≤1S
2、操作狀態變化響應時間：≤3S
3、視頻聯動響應時間：≤2S
4、畫面調用響應時間：畫面的85% ≤1s；其余畫面≤2s；
5、遙控命令傳送時間：≤1s
6、系統年可用率：≥99.8％
7、控制操作正確率：100％
8、平均無故障間隔時間（MTBF）：中央級≥20000h
