總體介紹

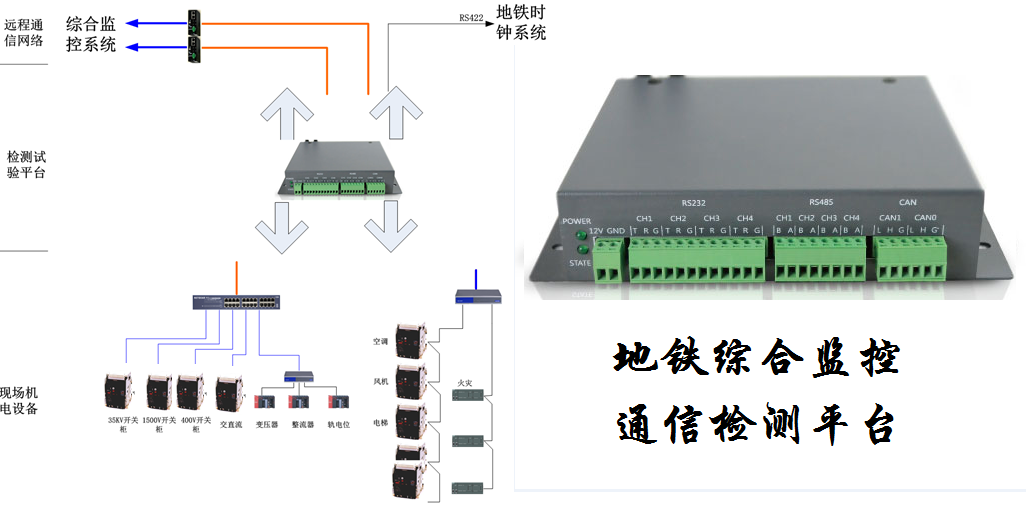

本檢測試驗平臺用于模擬地鐵綜合監控系統相關設備功能檢測。向上可以支持連接綜合監控系統，并支持冗余雙網絡連接測試。向下可支持地鐵間隔層機電設備上傳綜合監控系統的功能試驗。

功能介紹

1、支持雙主機、雙網絡測試

檢測試驗平臺具備高可用性，支持雙測試機及雙網部署環境，主測試機故障時，備用測試機可自動接替工作，主網故障時，備用網絡自動接替工作。支持人工切換測試機的主備狀態及工作網絡。

2、支持模擬設備主備通道測試

可模擬某些采用雙設備（主備冗余）或雙通信接口的應用場合，采用通道自動切換技術進行通信模擬，主通道一段時間不能傳輸數據時，備用通道應自動接替工作，也可以人工切換主備通道的工作方式，從而達到通信仿真的目的。

3、模擬量（AI）測試功能

提供AI量模擬測試功能，可定義設備的AI量數據庫，仿真測點單雙極性可設，支持品質參數，支持人工單點模擬等?？蓪C合監控系統進行如下測試：

a）精度測試：通過仿真測試軟件，模擬發出AI量，通過比較仿真測試軟件與被測系統（ISCS綜合監控系統）報文或工程值的測試結果，得出被測系統數據的處理精度及準確度情況。

b)模擬量的死區處理測試：通過仿真測試軟件，模擬一個死區變化值，并通過通信報文傳輸到綜合監控系統，從而測試綜合監控系統針對死區的數據、報警處理等邏輯是否正確有效。

c)遙測響應時間測試：模擬RTU/PLC設備發出一個突變值，測試從仿真模擬系統發生幅值突變至綜合監控系統檢測到這個突變所需的時間，從而測試綜合監控系統的遙測處理響應速度。

4、數字量（DI）測試功能

提供DI量模擬測試功能，定義設備的DI量數據庫，可仿真設置單、雙位遙信，，支持品質參數，支持人工單點模擬。DI測試時能模擬現場機電設備發生變位，應可對綜合監控系統進行如下測試：

a）數字量識別：通過模擬現場機電設備動作，測試綜合監控系統的設備狀態是否能正確反饋及報警。

b）遙信核對：通過批量產生DI量，模擬現場一批設備發生動作的情況下，測試測綜合監控系統處理數字輸入量是否存在誤報和漏報現象。

C）響應時間：模擬設備的變位動作，觀察綜合監控系統對被測設備形成的遙信變位報文進行接收和解析，分析監控系統對遙信變化的處理響應時間。

5、控制測試功能

檢測試驗平臺支持DO數據類型，任意遙信點可設是否具備遙控功能，且遙控點號應可任意定義，支持系統自動模擬返校。遙控測試可對綜合監控系統機電設備做如下測試：

a)遙控正確性測試：檢測試驗平臺收到綜合監控系統下行遙控報文，并根據所設置的遙控點號對遙控請求進行返校（成功或失敗），從而驗證綜合監控系統接收遙控返校命令后的程序處理邏輯是否正確。

b)遙控過程測試：檢測試驗平臺收到綜合監控系統的下行遙控執行報文，并根據遙控報文的內容，模擬設備的分、合（或開啟/停止）操作，并輸出對應的DI狀態，從而完全模擬一個真實機電設備的遙控過程及顯示結果，測試主站系統遙控功能的完備性。

c)模式控制仿真測試：通過仿真測試程序實現組合控制、順序控制功能，達到真實機電設備運營的效果，從而驗證綜合監控系統的模式正確性。

6、SOE測試功能

可模擬能輸出事件順序記錄的機電設備，在進行SOE測試時，可以人工模擬設備產生SOE或隨著DO量變化自動產生SOE信號，從而測試綜合監控系統的SOE處理功能，包括SOE信號實時顯示、SOE分辨率的測試等。

7、對時測試功能

可模擬上級系統向下級系統對時，用以測試綜合監控系統對時間的處理。

8、通信接口及協議模擬

檢測試驗平臺支持目前綜合監控系統采用最多的以太網及RS232/485通信接口，并且支持目前綜合監控系統采用的信協議，包括Modbus-RTU、CDT、Modbus－TCP、IEC103、IEC104協議以及少數自定義協議。

9、報文解析、顯示及記錄功能

為了測試綜合監控系統的通信接口能力，檢測試驗平臺還包括以下報文解析及記錄功能：

a）能夠模擬太網口或RS-232/485接口與綜合監控系統進行通訊，并對綜合監控系統下發的各類報文進行顯示及深層解析，分析接口規約是否標準及正確。

b）報文記錄功能：支持端口原始報文的保存和回放；

技術指標

名稱	參數	描述
CPU	AM3352BZCZD60 600MHz	ARM Cortex-A8架構，工業級溫寬
內存	256MB DDR3	工業級溫寬：-40℃ ~ +85℃
NandFlash或e.MMC	256MB SLC NandFlash或4GBe.MMC	工業級溫寬：-40℃ ~ +85℃(e.MMC溫寬：-25℃ ~ +85℃)
NandFlash或e.MMC	256MB SLC NandFlash或4GBe.MMC	工業級溫寬：-40℃ ~ +85℃(e.MMC溫寬：-25℃ ~ +85℃)
百兆以太網接口	2路	2路10/100自適應網絡接口
USBHOST	2路	USB2.0高速
TF卡接口	1路	支持大容量TF卡和MicroSD卡，設計了熱插拔檢測，支持SDMemoryCard協議v2.0
調試串口	1路	RS232電平
RS485接口	4路	經過了RS485電平轉換，可與外部RS485電平相連接,與4路RS232接口復用
RS232接口	4路	與4路RS485接口復用
CAN接口	2路	均支持CAN2.0PartA和2.0PartB，最高傳輸速度可達1Mbit/s
RTC時鐘	高精度時鐘芯片	采用高精度RX8025時鐘芯片，后備電池，可以在斷電時保證時間不丟失
LED指示燈	2個	1個CPU工作心跳燈，1個用戶自定義燈
用戶按鍵	1個	自定義按鍵功能
輸入電壓	+12V	9-30V推薦12V/1A
工作溫度	-40℃~+85℃	工業級溫寬
工作濕度	5%~95%
機盒尺寸	159mm*105mm*33mm

售后服務

1.如發現儀器有不正常情況或故障請及時與我們聯系，以便為您提供最便捷的處理方案，未經允許，請不要自行處理，以免發生危險。

2.其他售后服務見售后服務書。
